外盤管和外半管在工業設備中常被提及，雖然兩者均屬于外部換熱結構，但在設計形式、功能特點及應用場景上存在顯著差異。

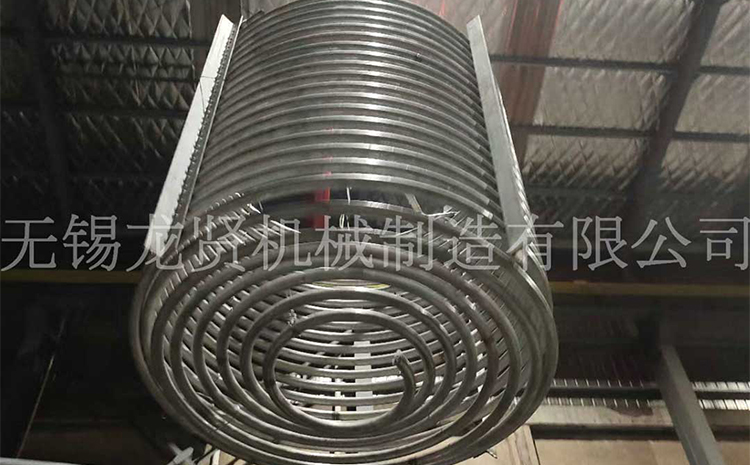

1.外盤管:
以圓柱面螺旋狀纏繞在設備外壁的完整圓管，形成連續的螺旋通道，如反應釜外部的螺紋管。傳熱面積大，流體流動路徑長，適合均勻加熱、冷卻，常見于化工反應釜、余熱回收系統。
2.外半管:
半圓形截面管道焊接于設備外壁,通常呈分段或局部覆蓋，如半圓管夾套，非連續螺旋。兼具傳熱與加強筋功能，可提升設備承壓能力，降低壁厚37%-50%，適用于需強化結構的場景。通過導熱油或蒸汽循環實現整體溫控。如焦?fàn)t荒煤氣余熱回收,螺旋盤管提升換熱效率。外半管典型應用設備，衛生要求高，需避免物料污染，半管間接加熱較好。高壓容器通過半管夾套減少壁厚,降低成本并提高承壓能力。選型建議先選外盤管，比如需均勻換熱、介質潔凈度高的場景。先選外半管則需兼顧設備強度、局部溫控或處理腐蝕性、高黏度物料。外盤管與外半管的核心區別在于結構完整性，螺旋圓管VS分段半管和功能側重點，傳熱為主VS傳熱+結構強化，實際選型需結合工藝需求、設備承壓及維護成本綜合考量。
